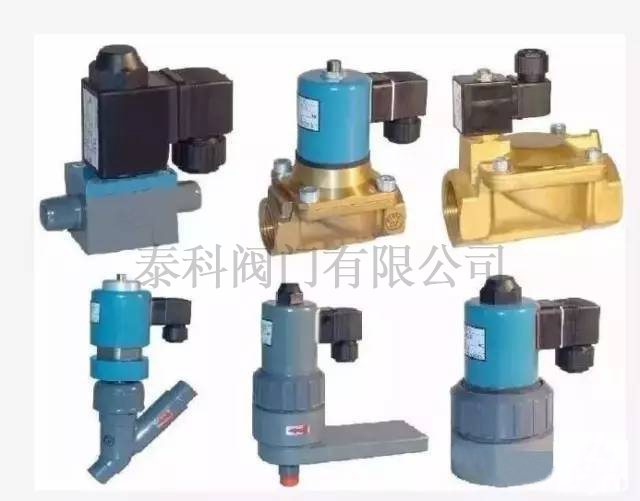

電磁閥是用電磁控制的工業設備，在工業控制系統中調整介質的方向、流量、速度和其他的參數。針對電磁閥的特點，電磁閥應該如何選型？為了延長電磁閥壽命，又該如何保養維護呢？

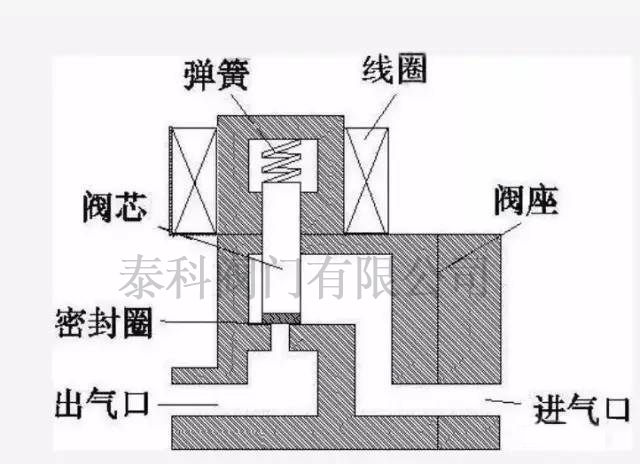

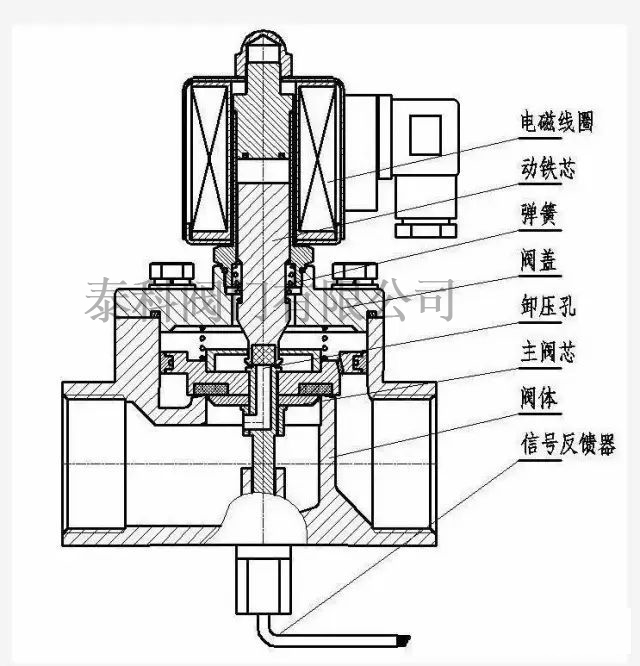

一、電磁閥結構原理

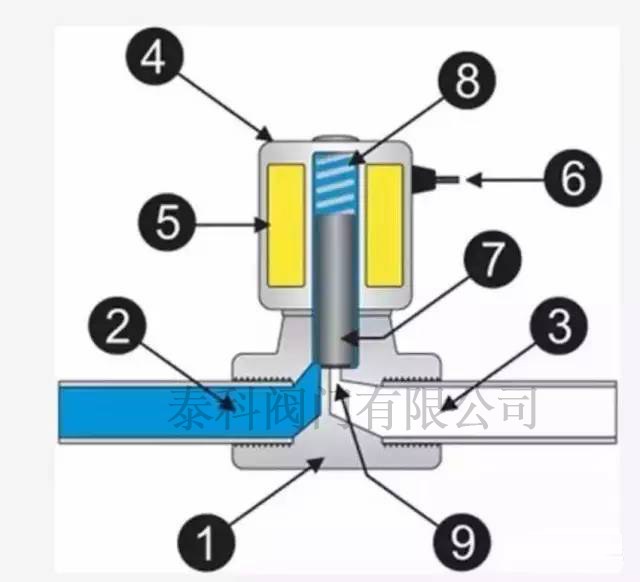

（1.閥體 2.進氣口3.出氣口4.導線5.柱塞）

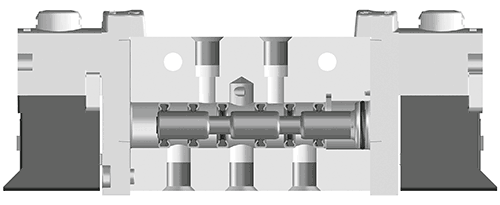

看了動態圖之后，是不是發現電磁閥的工作原理非常的簡單呢！電磁閥未上電時，閥針在彈簧的作用下，將閥體的通道賭住，電磁閥處于截止?fàn)顟B(tài)。當線圈接通電源時，線圈產生磁力，閥心克服彈簧力向上提起，閥內通道打開，電磁閥處于導通狀態。
二、電磁閥分類
國內外的電磁閥從原理上分為三大類(即：直動式、分步直動式、先導式)，而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類(直動膜片結構、分步膜片結構、先導式膜片結構、直動活塞結構、分步活塞結構、先導活塞結構) 。 現在從簡介、原理、特點三方面做了一個總結。

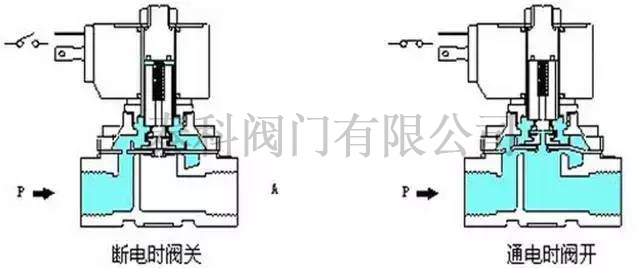

（一）直動式電磁閥
簡介：
有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉閥口，介質不通。結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于φ6流量通徑的電磁閥。
原理：
常閉型通電時，電磁線圈產生電磁力把敞開件從閥座上提起，貴龍閥門打開；斷電時，電磁力消失，彈簧把敞開件壓在閥座上，貴龍閥門敞開。（常開型與此相反）
特點：
在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

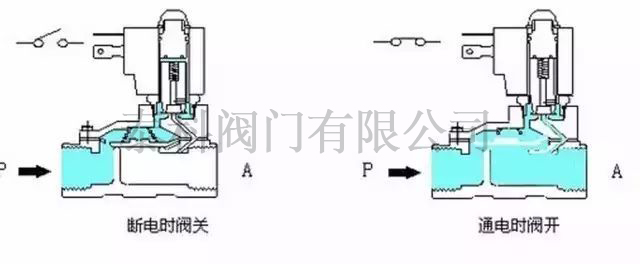

（二）分步直動式電磁閥
簡介：
這種閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。如：ZQDF，ZS，2W等。
原理：
它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，貴龍閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使貴龍閥門關閉。
特點：
在零壓差或真空、高壓時亦能可動作，但功率較大，要求必須水平安裝。

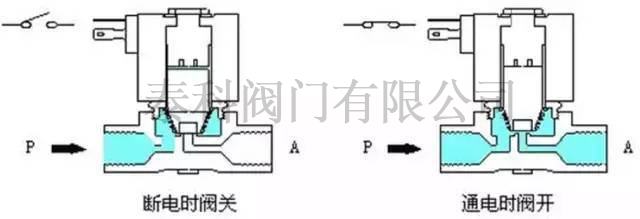

（三）間接先導式電磁閥
簡介：
這種電磁閥由先導閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力的作用下向下運動，關閉主閥口。常開式原理正好相反。
原理：
通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在敞開件周圍形成上低下高的壓差，流體壓力推動敞開件向上移動，貴龍閥門打開；斷電時，彈簧力把先導孔敞開，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動敞開件向下移動，敞開貴龍閥門。
特點：
體積小，功率低，流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件。
二、電磁閥特點
（一）外漏堵絕，內漏易控，使用安全
內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。
（二）系統簡單，便接工控機，價格低
電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。
（三）動作，功率微小，外形輕巧
電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。
（四）調節精度受限，適用介質受限
電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，(力圖突破的新構思不少，但還都處于試驗試用階段)所以調節精度還受到一定限制。電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。
（五）型號多樣，用途廣泛
電磁閥雖有先天不足，優點仍十分突出，所以就設計成多種多樣的產品，滿足各種不同的需求，用途極為廣泛。電磁閥技術的進步也都是圍繞著如何克服先天不足，如何更好地發揮固有優勢而展開。
三、 電磁閥選型
一、經濟性
【不經濟就是對資金，精力乃至生命的浪費】
有很多電磁閥可以通用，在選擇的過程中應選用最經濟的產品，但必須是在安全、適用、可靠的基礎上的經濟。經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。更重要的是，一只電磁閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜而錯選早造成損害群是巨大的。總之，經濟性不單指產品價格，而是產品的性能價格比綜合費用價格比。
二、安全性
【不注意安全即會產生災難！】
（1）腐蝕性介質：宜選用塑料王電磁閥和全不銹鋼；對于強腐蝕的介質必須選用隔離膜片式。中性介質，也宜選用銅合金為閥殼材料的電磁閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。氨用閥則不能采用銅材。
（2）爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。
（3）電磁閥公稱壓力應超過管內最高工作壓力。
三、可靠性
【不可靠將會損害整個系統！】
1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。
2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。對于長時間貴龍閥門開通只有短時關閉的情況，則宜選用常開電磁閥。用在短時工作制而批量又很大時，可作特殊訂貨以降低功耗。
3、工作頻率：動作頻率要求高時，結構應優選直動式電磁閥，電源應優選交流。
4、動作可靠性：嚴格地來說此項試驗尚未正式列入我國電磁閥專業標準，為確保質量應選正規廠家的名牌產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。
